Apa Itu PWHT (Post Weld Heat Treatment)?

PWHT atau Post Weld Heat Treatment adalah proses pemanasan ulang pada logam setelah pengelasan untuk menghilangkan tegangan sisa (residual stress) dan mengembalikan sifat mekanis material. Proses ini sangat penting dalam industri migas, pembangkit listrik, petrokimia, pipa bertekanan tinggi, dan konstruksi berat.

Secara sederhana, PWHT membantu mencegah retak pada sambungan las dan memastikan struktur logam mampu menahan tekanan tinggi, perubahan suhu ekstrem, serta getaran selama masa operasional.

Mengapa PWHT Diperlukan dalam Industri?

Setiap kali logam dilas, terjadi perubahan mikrostruktur akibat panas tinggi. Daerah di sekitar las (HAZ – Heat Affected Zone) menjadi keras, getas, dan memiliki tegangan internal tinggi. Tanpa PWHT, risiko kegagalan struktural bisa meningkat signifikan.

Beberapa alasan utama dilakukannya PWHT:

1. Mengurangi Tegangan Sisa (Residual Stress)
   Saat pengelasan, bagian logam memuai dan menyusut tidak merata. PWHT membantu menormalkan distribusi tegangan ini.

2. Meningkatkan Ketangguhan (Toughness)
   Struktur logam yang lebih halus membuat material tidak mudah retak saat mendapat beban.

3. Mengembalikan Sifat Mekanis
   Seperti kekuatan tarik (tensile strength) dan keuletan (ductility).

4. Mencegah Retak Hidrogen (Hydrogen Cracking)
   Dengan suhu pemanasan yang tepat, hidrogen terperangkap dalam las dapat dilepaskan.

Tahapan Umum Proses PWHT

Proses PWHT tidak dilakukan sembarangan. Setiap tahapan memerlukan kontrol suhu, waktu, dan pendinginan yang presisi agar hasil optimal. Berikut tahap-tahap utamanya:

1. Preheating (Pemanasan Awal)

Logam dipanaskan perlahan ke suhu tertentu (biasanya 200–400°C) agar tidak terjadi thermal shock atau deformasi akibat perbedaan suhu ekstrem.

2. Soaking (Penahanan Suhu)

Material dijaga pada suhu target PWHT — umumnya 600–750°C tergantung jenis baja. Tahapan ini memungkinkan tegangan sisa dilepaskan dan struktur logam menjadi lebih homogen.

3. Cooling (Pendinginan Terkontrol)

Pendinginan tidak boleh mendadak. Proses harus berlangsung perlahan hingga mencapai suhu sekitar 300°C sebelum dibiarkan mendingin di udara. Pendinginan cepat dapat menimbulkan retakan baru.

Standar dan Spesifikasi PWHT di Industri Migas

Dalam industri migas dan konstruksi pipa bertekanan tinggi, PWHT diatur oleh berbagai standar internasional, di antaranya:

• ASME Section VIII Division 1 & 2

• ASME B31.3 (Process Piping)

• AWS D10.10 dan D10.8

• API 1104 (Welding of Pipelines)

Setiap standar menentukan:

• Rentang suhu PWHT sesuai jenis material (misalnya carbon steel, stainless, low alloy steel).

• Laju pemanasan dan pendinginan.

• Waktu tahan (holding time) sesuai tebal material.

• Dokumentasi dan verifikasi hasil dengan uji nondestruktif (NDT).

Jenis Material yang Memerlukan PWHT

PWHT tidak selalu wajib untuk semua logam. Namun untuk material dengan karbon dan paduan tinggi, proses ini sangat direkomendasikan. Beberapa contohnya:

• Carbon Steel (SA 106, SA 516, SA 36)

• Low Alloy Steel (P11, P22, P91)

• Stainless Steel (SS304, SS316)

• Chrome Moly Steel

Setiap material memiliki suhu PWHT spesifik untuk mendapatkan hasil optimal tanpa menyebabkan oksidasi atau distorsi.

Manfaat PWHT bagi Industri dan Keamanan Operasional

PWHT memberikan dampak langsung terhadap keandalan dan umur pakai peralatan industri. Beberapa manfaat utamanya antara lain:

1. Meningkatkan Kualitas Hasil Las
   Mengurangi porositas dan retak mikro di area HAZ.

2. Meningkatkan Umur Fatigue
   Struktur logam lebih tahan terhadap siklus tekanan dan getaran.

3. Meningkatkan Keamanan Sistem Bertekanan
   Sangat penting pada pipa migas, boiler, dan tangki tekanan tinggi.

4. Memenuhi Persyaratan Sertifikasi & Audit
   Proses PWHT sering menjadi syarat wajib untuk memenuhi standar ASME dan API.

Metode dan Teknologi PWHT Modern

Seiring perkembangan teknologi, PWHT kini dapat dilakukan dengan berbagai metode tergantung lokasi dan ukuran komponen:

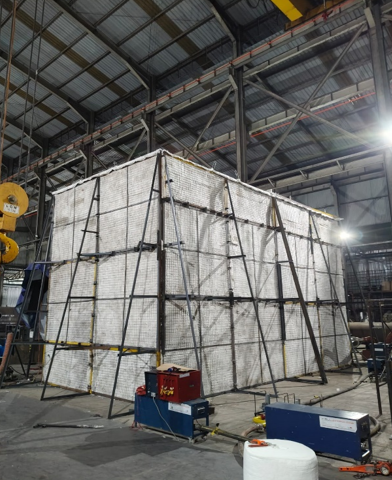

🔹 Furnace PWHT

Metode tradisional dengan tungku besar, cocok untuk komponen berukuran besar seperti shell, drum, dan vessel.

🔹 Local PWHT

Dilakukan pada area terbatas dengan pemanas listrik atau ceramic heater pads. Efisien untuk pipa atau sambungan tertentu di lapangan.

🔹 Induction PWHT

Menggunakan medan elektromagnetik untuk menghasilkan panas cepat dan merata. Waktu proses lebih singkat dan hemat energi.

🔹 Resistance Heating

Mengandalkan aliran arus listrik melalui kabel khusus untuk menghasilkan panas langsung pada logam.

Peran Teknisi dan QC dalam PWHT

Dalam pelaksanaan PWHT, tenaga ahli berpengalaman sangat penting. Mereka memastikan:

• Pengaturan suhu sesuai Welding Procedure Specification (WPS).

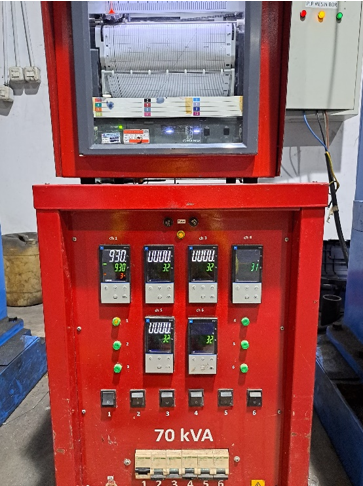

• Pemantauan suhu dengan thermocouple dan chart recorder.

• Dokumentasi hasil pemanasan untuk laporan QA/QC.

Kesalahan sekecil apa pun dalam durasi atau suhu dapat menyebabkan retak, deformasi, atau kegagalan fungsi peralatan, sehingga kontrol mutu wajib dilakukan ketat.

Hubungan PWHT dengan Proses Heat Treatment Lain

PWHT sering dibandingkan dengan annealing, tempering, dan normalizing, namun fungsinya berbeda:

• Annealing: memperlunak logam secara menyeluruh.

• Tempering: mengurangi kerapuhan baja setelah quenching.

• PWHT: fokus pada pengurangan tegangan sisa akibat pengelasan.

Namun, semua proses tersebut saling melengkapi untuk mencapai struktur mikro logam yang stabil dan tahan lama.

Contoh Aplikasi PWHT di Lapangan

PWHT banyak digunakan dalam proyek-proyek industri berikut:

• Pembuatan pressure vessel di kilang migas.

• Pipa gas bawah tanah dan offshore pipeline.

• Pembangkit listrik (boiler tube dan drum).

• Peralatan petrokimia (heat exchanger, reactor, column).

Hasil akhir setelah PWHT biasanya diuji kembali dengan NDT (Non Destructive Test) seperti radiografi, ultrasonic, atau hardness test untuk memastikan tidak ada cacat baru.

Layanan PWHT Profesional untuk Industri Anda

Jika perusahaan Anda bergerak di bidang migas, power plant, fabrikasi baja, atau maintenance, kami menyediakan layanan:

• PWHT Furnace dan Local PWHT

• Preheating & Postweld Monitoring

• Firing & Dry Out untuk Boiler/Heater

• QC & Documentation sesuai ASME/API

Tim kami terdiri dari teknisi berpengalaman dan tersertifikasi, siap mendukung proyek Anda dengan peralatan modern, data logger otomatis, dan laporan lengkap hasil pemanasan.
